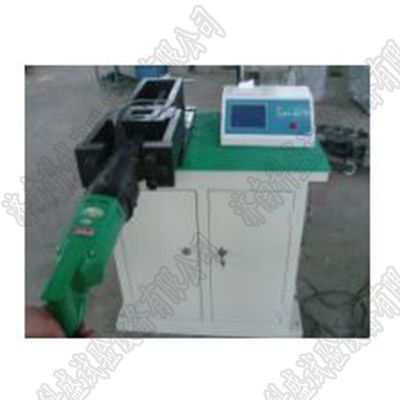

全自動液晶顯示高強螺栓試驗機產品簡介

該檢測儀根據GB50205-2001《鋼結構工程驗收規范》有關要求設計制造，可對大六角頭高強螺栓連接副(M16,M20,M22,M24,M27,M30)和扭剪型高強螺栓連接副(M16,M20,M22,M24)的軸力、扭矩、扭矩系數、進行檢測，顯示并打印。加載方式為2000NM電動扳手，當軸力達到標準規定的值后，檢測儀發出蜂鳴聲并記錄檢測數據，同時檢測儀根據檢測的軸力和扭矩自動計算出扭矩系數并且自動顯示出來；當一組試驗做完后檢測儀自動計算N個試件的平均軸力、平均扭矩、平均扭矩系數、標準偏差和變異系數等；鍵入試驗編號、高強度螺栓的型號、等級和規格等。

全自動液晶顯示高強螺栓試驗機技術參數：

1、電壓：AC控制系統220VAC

2、軸力檢測范圍：20-500kN

3、扭矩檢測范圍：10-2000Nm

4、螺栓規格：M16-M30

5、螺栓長度：55mm-280mm

6、試驗精度：軸力±1.0%扭矩±1.0%

全自動液晶顯示高強螺栓試驗機主要配件

名稱單位數量

試驗主機含控制器臺1

控制器電源線根1

控制信號線根1

軸力傳感器500(已裝在設備上)只1

軸力傳感器信號線根1

扭矩傳感器2000N.m只1

扭矩傳感器信號線根1

重力套筒27、34、36、41、46、50件1

螺栓外擋板16、20、22、24、27、30件1

螺栓內擋板16、20、22、24、27、30件1
