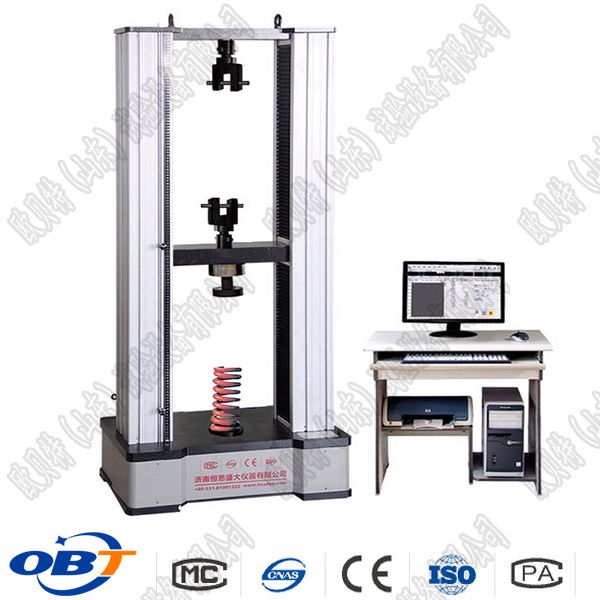

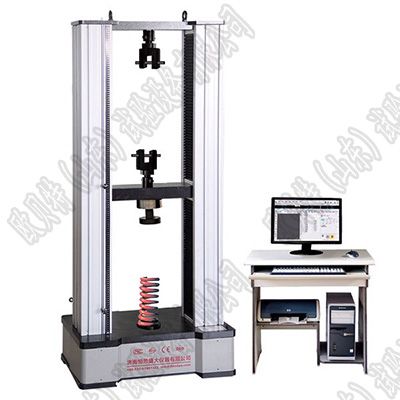

氣彈簧性能試驗機產品描述：

TLW微機控制氣彈簧試驗機依據國家彈簧拉壓試驗機標準規定的技術要求制成，專業設計的自動控制和數據采集系統，實現了數據采集和控制過程的全數字化調整。

該系列試驗機是按照國標QC/T207-1996和JB/T8064.1~8064.2-96規定的氣彈簧試驗規范而設計制造的專用測試設備。

計算機系統通過公司控制器，經調速系統控制伺服電機轉動，經減速系統減速后通過精密絲杠副帶動壓盤上升、下降，完成試樣的壓縮等力學性能試驗。

該機采用調速精度高、性能穩定的全數字伺服調速系統及伺服電機作為驅動系統，公司控制器作為控制系統核心，以Windows為操作界面的控制與數據處理軟件，實現試驗力、試驗力峰值、橫梁位移、啟動力、動態摩擦力、公稱力、彈力比率、試驗變形及試驗曲線的屏幕顯示，所有試驗操作均可以通過鼠標在計算機上自動完成。

氣彈簧性能試驗機產品構成系統：

3.1主機：采用門式結構。

3.2傳動系統：由減速器、精密絲杠副及導向部分等組成。

3.3驅動系統：由交流伺服調速器極其電機實現系統驅動。

3.4測量控制系統：試驗力測量控制系統由高精度負荷傳感器、測量放大器、A/D轉換、穩壓電源等組成；位移測量控制系統由光電編碼器、倍頻整形電路、計數電路等組成。通過各種信號處理，實現計算機顯示、控制及數據處理等功能。

3.5安全保護裝置：式樣斷裂停機、過載保護、橫梁極限位置保護、過電流、過電壓、超速保護等。

氣彈簧性能試驗機主要技術參數：

1、樣式：門式

2、試驗力：1/2/5/10/20/50/100；

3、試驗力分檔：×1、×2、×5、×10、四檔;

4、量程:2%---100%；

5、試驗力準確度；±1%

6、位移分辨率：0.01mm；

7、位移測量準確度：±1%；

8、拉伸行程：700mm

9、壓縮行程：700mm

10、試驗行程：700mm

11、位移速度控制：0-300mm/min

14、變形示值誤差：≤±（50+0.15L）

15、試驗機尺寸：760*500*1700mm
