玻璃升降器導軌扭轉試驗機 產品簡介：

1、微機控制材料扭轉試驗機是由加載系統、傳動系統、數字式數據采集處理系統及計算機測量控制顯示系統等組成，適用于對金屬材料、非金屬材料以及各類構件如傳動軸、半軸、各種扳手、五金工具、螺栓螺釘、雙金屬材料、結合件等靜態扭轉力學的性能測試。該機采用臥式結構，計算機控制和屏幕顯示，數字式數據采集控制系統，全數字交流伺服系統組成。采用行星擺線針輪減速器傳動，具有加載均勻、穩定、無沖擊現象、數據采集控制準確的特點。

試驗測試功能：WindowsXP中文操作平臺，實現扭矩、扭轉角度、變形的多種控制。使用以圖形為界面的視窗式操作系統，可設定顯示屏幕及操作面板；可設定試驗速度及各種控制參數；可實時顯示基本試驗結果；可實時顯示試驗過程各種相關曲線圖形；可實現系統診斷并顯示診斷結果。試驗機實現分級管理權限，不同的用戶可進入不同的管理界面、分三級用戶管理權限。

2、整機利用全數字交流伺服控制系統及數字式數據采集處理系統，光電編碼器采集試樣的扭轉角度。

依據標準：

1、本試驗機符合JB/T9370―2007《扭轉試驗機技術條件》及GB10128―2007《金屬材料 室溫扭轉試驗方法》數據處理的相關要求。

2、用戶也可以提供相關的技術標準，按照用戶提供的標準實現試驗方式的控制以及相關數據采集及處理。

應用行業：計量質檢；冶金鋼鐵；機械制造；民用航空；高等院校；科研實驗所；商檢仲裁、技術監督部門；建材陶瓷；石油化工；其它行業。

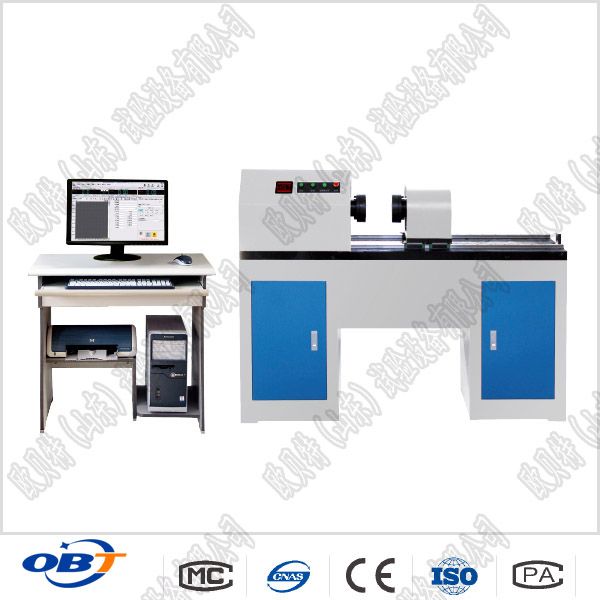

玻璃升降器導軌扭轉試驗機 產品構成：

1. 主 機：采用臥式結構，主體結構采用框架結構，以保證整機的剛性。夾具采用優質合金結構鋼，保證其使用壽命。試樣的安裝、拆卸方便、快捷。夾頭的活動端采用精密直線導軌，不但承受的靜力矩大，而且承受的額定動靜負荷也大，精度高。

2. 驅動系統：由全數字交流伺服控制系統驅動，速度調節范圍寬，加載均勻、穩定。

3. 傳動系統：采用行星擺線針輪減速器傳動，保證傳動的均勻、穩定及傳動精度，橫向空間范圍內任意手動調節。

4. 測量顯示系統：該機采用光電編碼器采集試樣的扭轉角度，高精度扭矩傳感器采集試樣的扭矩。計算機屏幕顯示試樣的扭矩、扭轉角度、扭轉變形以及各類曲線等。

5. 軟件操作：①控制模式采用智能專家設置系統，用戶可以根據自己的實際要求編制試驗過程控制方式，自動完成試驗。

② WindowsXP全中文界面，人機對話方式。計算機 產品參數：

1、扭矩量程：0～1000/2000Nm、、500

2、扭矩測量范圍：1%-100%FS

3、扭矩小讀數值： 0.01Nm

4、試驗扭矩分辨率 1/±300000

5、扭矩示值相對誤差：≤±1.0% （正轉和反轉兩個方向）

6、扭矩重復性相對誤差：≤1.0%（正轉和反轉兩個方向）

7、轉角測量范圍 0-10000°

8、轉角示值相對誤差：≤±1% （正轉和反轉兩個方向）

9、扭角(小角度測量)顯示小分辨率：0.0001°

10、轉角小讀數值：0.01°

11、試驗轉速：0.05-720°/min(屈服前應在3°/min-30°/min；屈服后不大于720°/min)無級調速

12、扭轉速度示值相對誤差：≤±1% （正轉和反轉兩個方向）

13、扭轉速度示值重復性誤差：≤1.0%

14、加力盤、扭矩盤間距離：0～600mm（可議）

15、兩夾頭的同軸度：≤Φ0.3mm

16、試樣夾持直徑：標準試樣（圓試樣Φ10，標距50mm,100mm）

17、電源及功率：AC 220V±10％，50Hz；1.0KW

18、試樣夾持方式：按用戶試樣提供夾具一套
