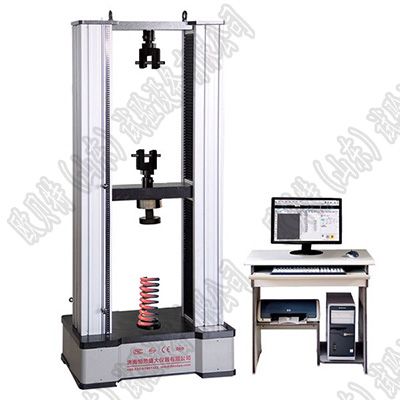

搖頭公仔彈簧拉壓試驗機產品描述：

搖頭公仔彈簧拉壓試驗機依據國家彈簧拉壓試驗機標準規定的技術要求制成，專業設計的自動控制和數據采集系統，實現了數據采集和控制過程的全數字化調整。能對拉簧、壓簧、碟簧、塔簧、板簧、卡簧、片彈簧、復合彈簧、氣彈簧、模具彈簧、異形彈簧等精密彈簧的拉力、壓力、位移、剛度等強度試驗和分析。

試驗機主機與輔具的設計借鑒了日本島津的先進技術，外形美觀，操作方便，性能穩定可靠。計算機系統通過控制器，經調速系統控制精密電機轉動，經減速系統減速后通過精密絲杠副帶動壓盤上升、下降，完成試樣的壓縮等力學性能試驗。

搖頭公仔彈簧拉壓試驗機采用調速精度高、性能穩定的全數字調速系統及精密電機作為驅動系統，RMTEST控制軟件作為控制系統核心，以Windows為操作界面的控制與數據處理軟件，實現試驗力、試驗力峰值、橫梁位移、試驗變形及試驗曲線的屏幕顯示，所有試驗操作均可以通過鼠標在計算機上自動完成。

試驗機執行標準：JB/T7796-2005彈簧拉壓試驗機標準、

JJF1134-2005專用工作測量機校準規范、

GB/T13634試驗機檢驗用測力儀的校準。

產品構成系統：

1搖頭公仔彈簧拉壓試驗機主機：大型加工中心加工，采用單臂式結構，不同于同行業內用拉力試驗機改裝機型。

2傳動系統：由減速器、精密絲杠副及導向部分等組成。

3驅動系統：由伺服調速器及電機實現系統驅動。

4測量控制系統：試驗力測量控制系統由高精度負荷傳感器、測量放大器、A/D轉換、穩壓電源等組成；位移測量控制系統由光電編碼器、倍頻整形電路、計數電路等組成。通過各種信號處理，實現計算機顯示、控制及數據處理等功能。

5搖頭公仔彈簧拉壓試驗機安全保護裝置：試樣斷裂停機、過載保護、橫梁極限位置保護、過電流、過電壓、超速保護等。

主要技術參數：

1、護管彈簧拉壓試驗機樣式：單立柱式

2、試驗力：500N、1000N、2000N、5000N；

3、量程:0.5-100%；

試驗力小讀數值（N）：0.01/0.1

4、試驗力示值重復性相對誤差:≤0.5%

5、位移分辨率：0.01mm；

6、位移測量準確度：±0.5%；

7、有效試驗空間：500mm（可根據您的要求定制）

8、護管彈簧拉壓試驗機壓盤直徑：110mm

9、上下壓盤平行度誤差：≤0.05mm

10、上下壓盤中心線同軸度誤差：≤0.5mm

11、位移速度控制范圍：0.01mm/min～500mm/min分檔可調

12、位移速度控制精度：±0.5%；

13、試驗機級別：優于1級

14、變形示值誤差：≤±（50+0.15L）

15、護管彈簧拉壓試驗機尺寸：約530*380*1500mm

16、外觀：應符合GB/T2611要求

17、成套性：符合標準要求

18、保護功能：試驗機有過載保護功能

19、供電電源：220V，50Hz

20、重量：約120KG

軟件具體功能如下：

⑴自動清零：試驗力、位移、根據需要隨時清零；⑵自動換檔：護管彈簧拉壓試驗機自動切換適當量程，以確保負荷的測量精度；⑶自動校準：能自動實現試驗力示值的準確度標定； ⑷控制方式：可以實現試驗力、試驗速度、位移等多種控制方式。

a)設定試驗力F，檢測彈簧的變形量△H。 b)設定變形量△H，檢測彈簧的試驗力F。c)設定試驗力F，檢測彈簧的剩余高度H（或拉伸彈簧的拉伸長度）；d)護管彈簧拉壓試驗機設定彈簧的剩余高度H（或拉伸彈簧的拉伸長度），檢測彈簧的試驗力F；可以對彈簧設定預壓縮高度進行預壓縮，預壓縮次數可以隨意設定。e)多可以設置十個檢測點（可以設定進回程檢測）。f)彈簧變形量的檢測以工作壓盤接觸彈簧為準，此時試驗力應有反應，試驗力（即初始力）的大小任意設定。g)由傳感器引起的變形量可以補償。即傳感器和整機剛度引起的變形量不影響位移的精度。⑸具有過載自動停機功能；

系統基本配置

1、護管彈簧拉壓試驗機主機1套

1.1精密電機1套

1.2精密電機調速器1套

1.3負荷傳感器1只

1.4精密滾珠絲杠1套

1.5帶輪減速系統1套

2、全數字采集系統1套

3、光電編碼器1只

4、品牌計算機 1臺

5、品牌噴墨打印機1臺

6、護管彈簧拉壓試驗機基于Windows操作系統的試驗機控制軟件1套

7、拉壓附具2套

8、隨機技術資料1套
